2011/5/22 LED床邊燈DIY
有的時候晚上睡覺的時候,
蔓蔓喜歡在床上看一下書,但是因為隔天我要上班,
所以不想開天花板的大燈,怕影響我的睡眠,
要不然,我就要戴眼罩睡,也不太方便,
所以就想要買個放在床頭的閱讀燈,
可以控制燈光的方向,也可以調整亮度,
因為是要放在床邊,所以最好是不要用傳統燈泡,
怕燈泡會太燙,晚上不小心有可能會燙到,那就很不好了...
所以呢,最好是用LED當燈源,可以不會那麼燙,
亮度應該也還夠,不需要太亮...
用Solid Work畫了一下設計圖,
因為在家裡自己DIY,沒有太多工具(車床、洗床...),
所以選擇用比較軟的木條跟木板來做加工,
LED用比較低power的顆粒排成陣列,就可以當作照明了...

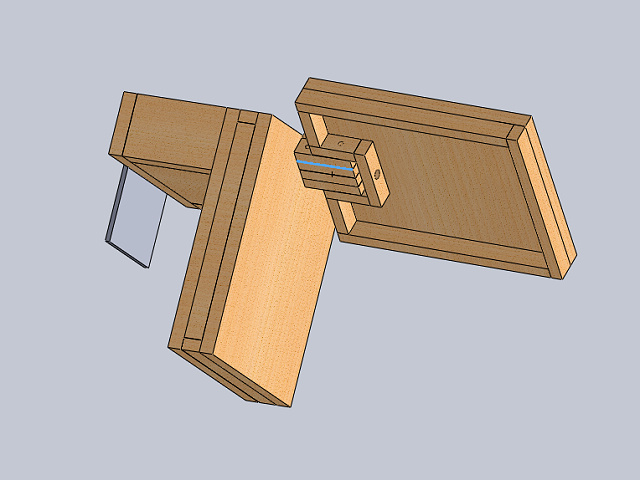

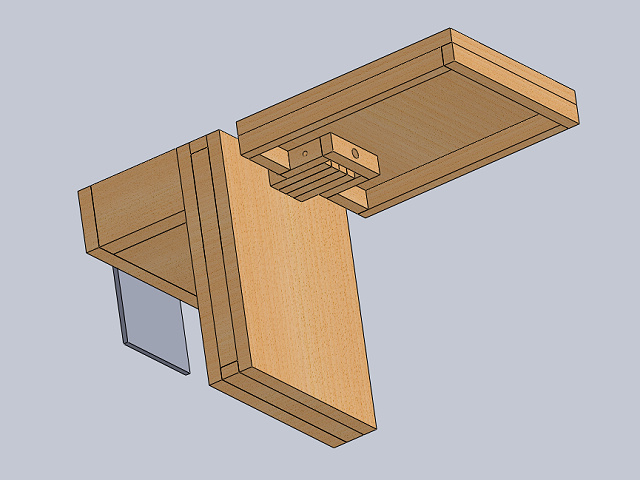

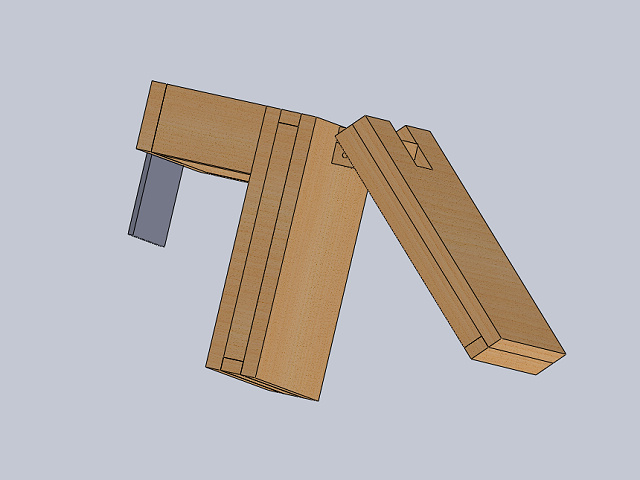

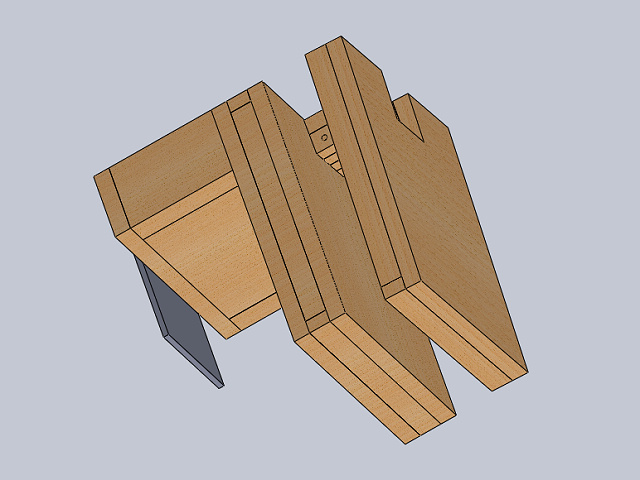

Solid Work的第一版圖,LED沒有畫進去...
燈罩是可以旋轉的,本來設計後面要用一個鐵的彈片來夾住燈座,
後來取消了(太難做了...)
燈罩也可以左右旋轉,調整出光角度
燈罩關起來的時候,就可以當作小夜燈用,
燈光會從邊緣散出,效果應該還不錯!
開始DIY囉!

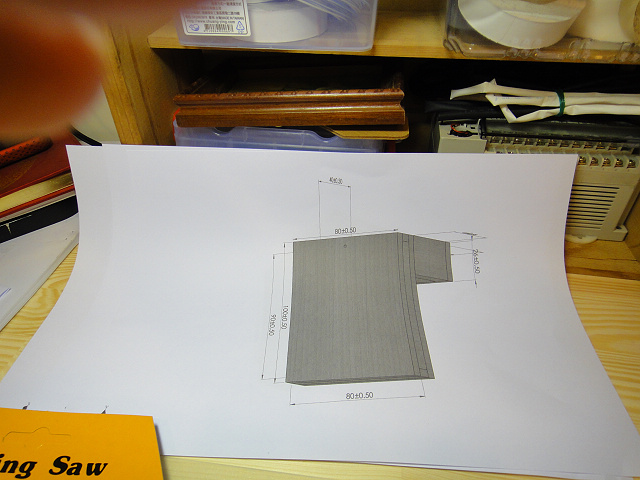

設計圖印出參考,尺寸也都標示一下,
木板是美術社買的甘蔗版,很容易切割鋸開
畫出每個Block尺寸,用線鋸切下來,
因為家裡沒有自動化的電鋸、線鋸、洗刀等設備,
所以做的時候材料切割精度不好造成的公差問題還滿困擾...

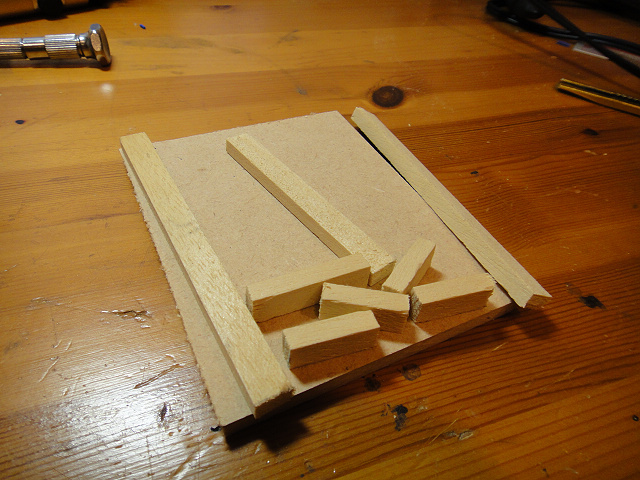

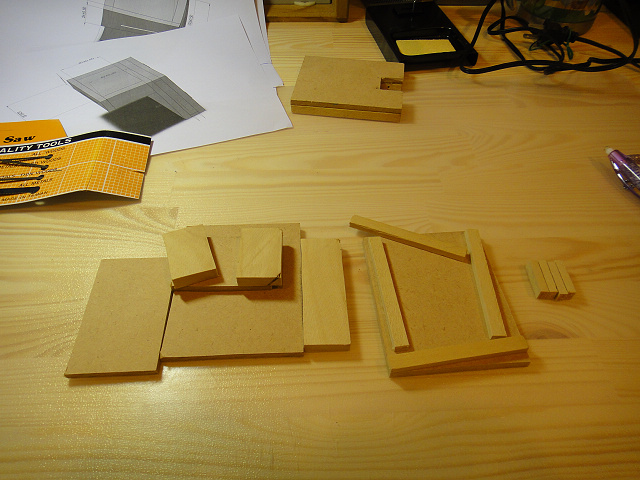

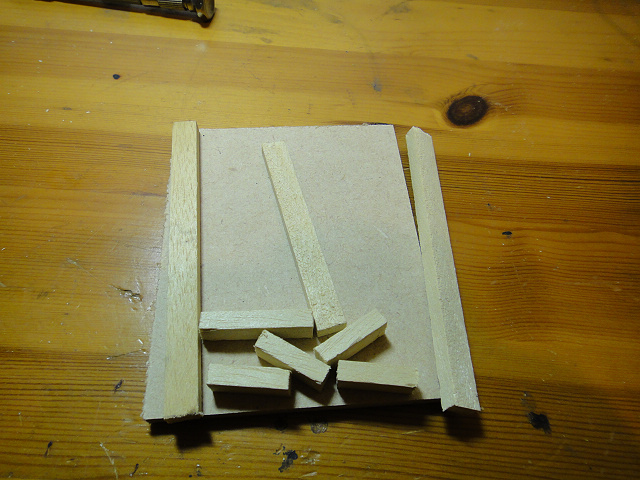

切好的木頭零件
先假組合一下,看有沒有東西漏掉~~

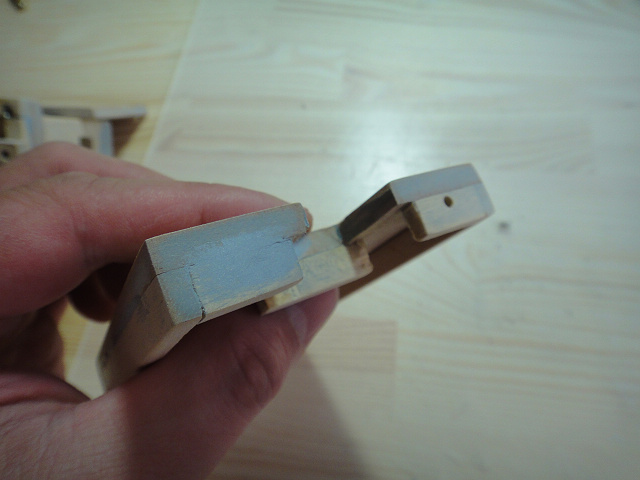

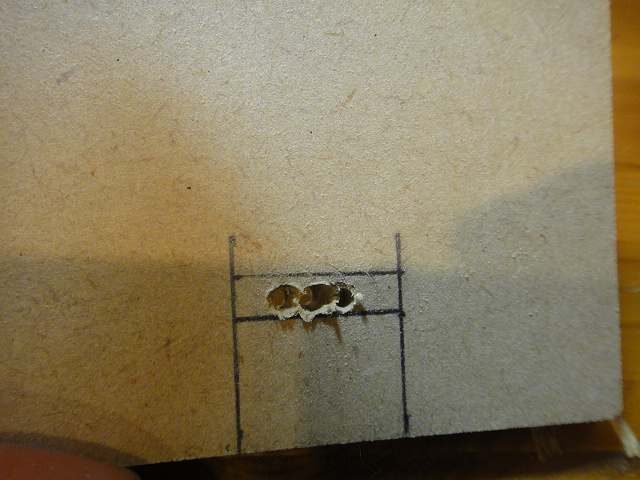

鋸出燈罩轉折的關節

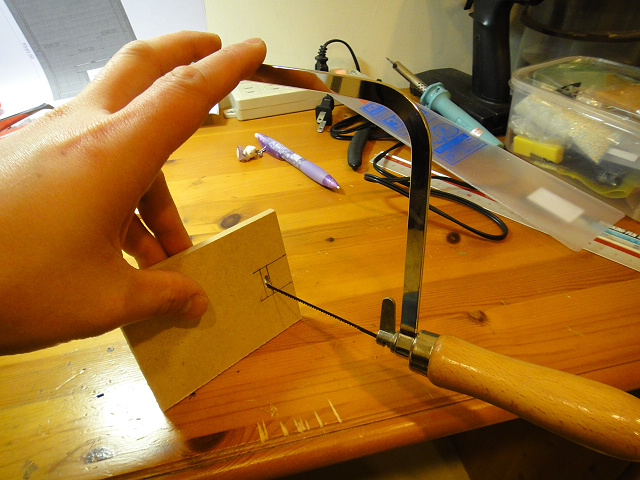

用手動線鋸慢慢鋸啊!

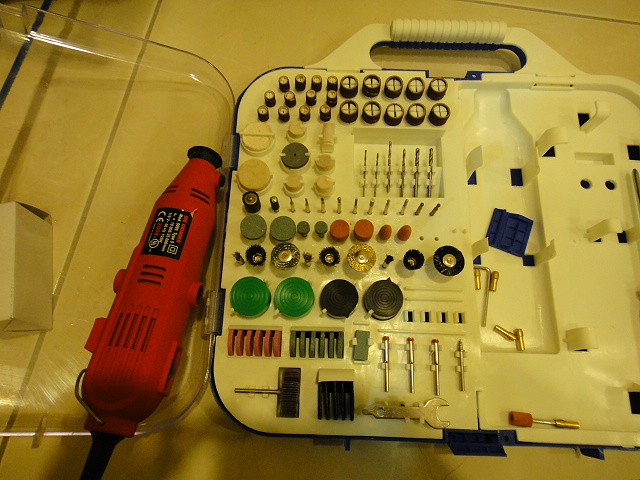

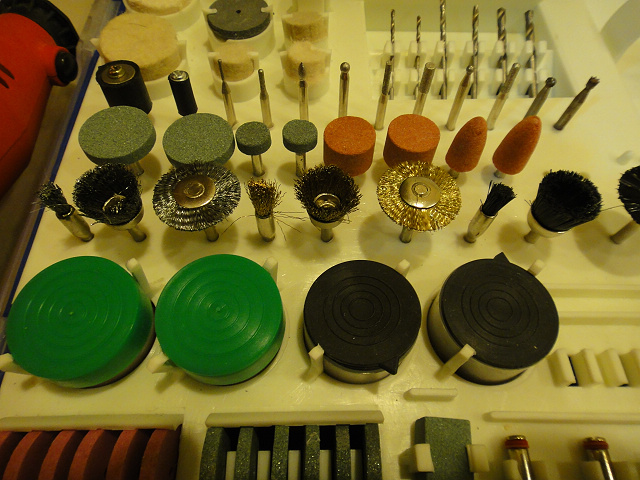

我的小電磨工具組(這組是大陸製的,很便宜但是工比較粗一點...

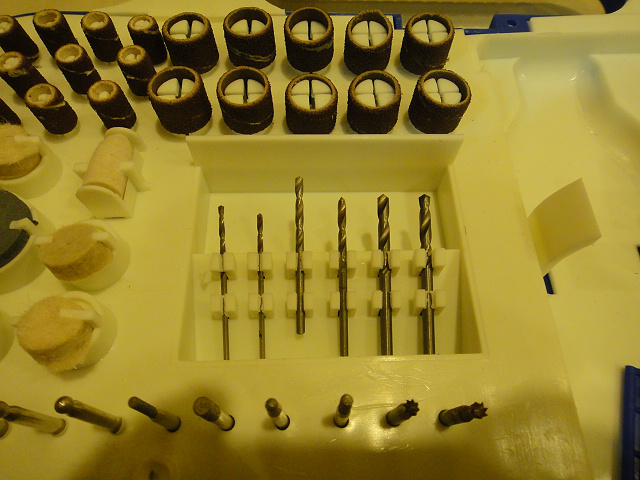

鑽頭工具
打磨工具

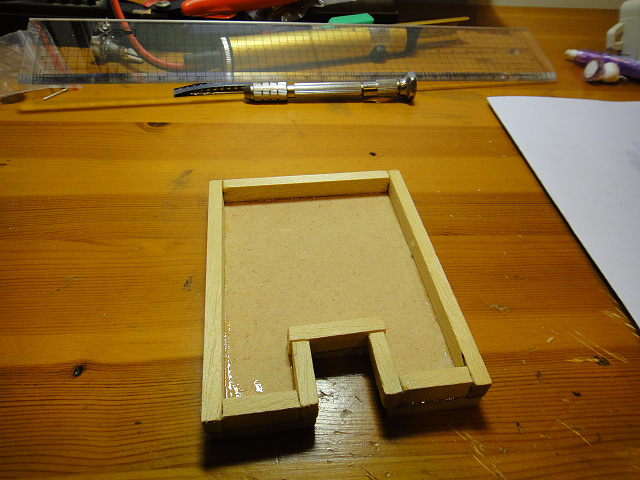

用Epoxy AB膠把木條跟木板黏在一起

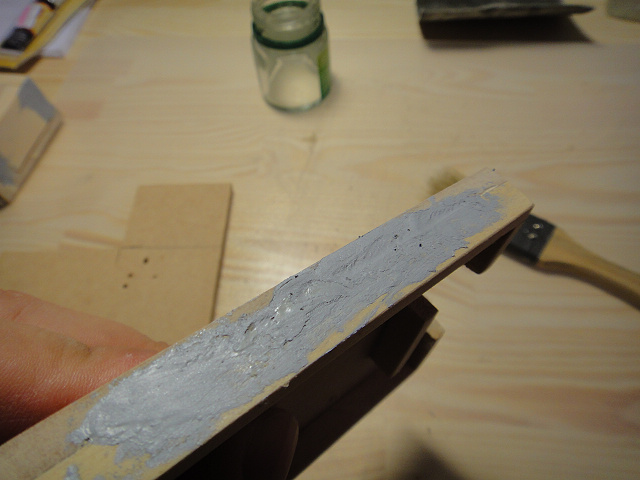

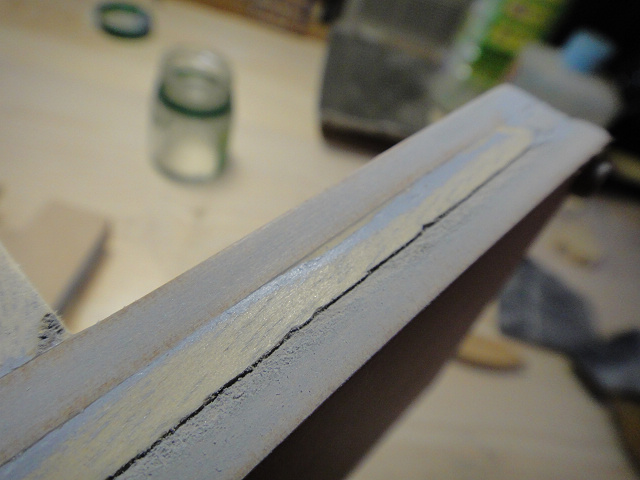

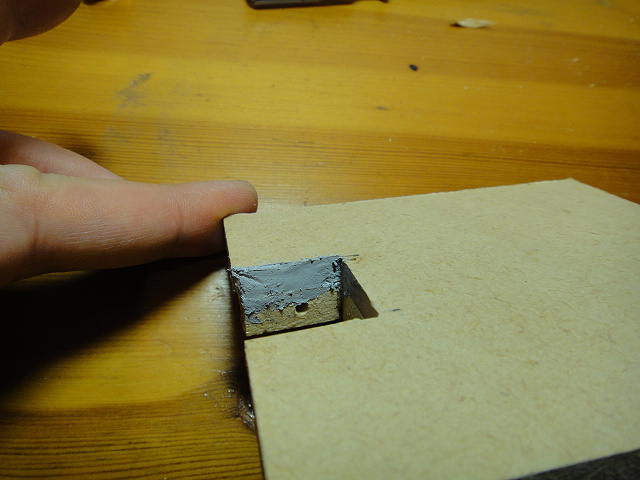

接縫的地方有落差,用補土補一下,
後面再用砂紙磨平就好

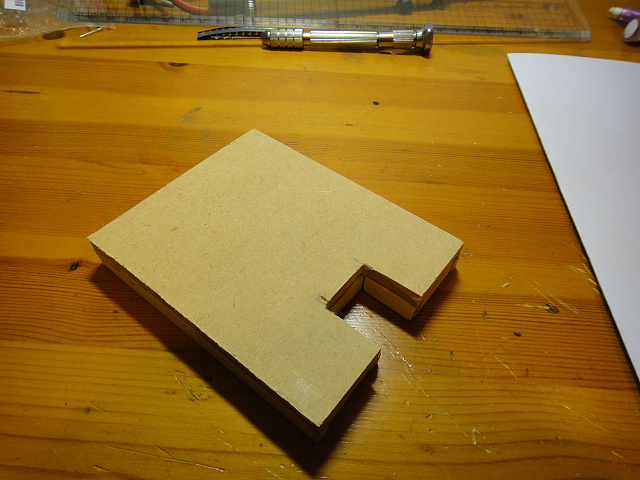

燈罩大致上完成,

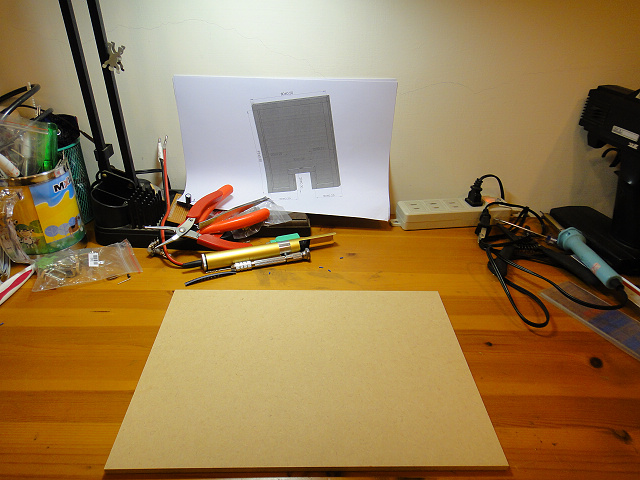

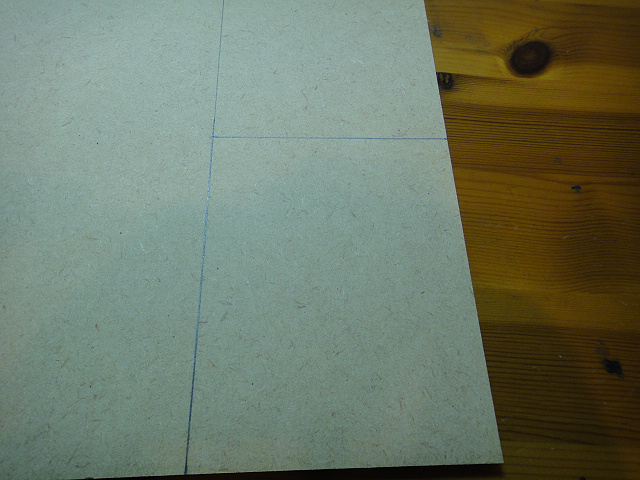

接下來要做主體的部分,一樣還是先切木板
依照設計尺寸圖切割零件,
本來想印出2D圖來參考,但是有點浪費紙,就這樣邊做邊看應該也可以啦!
零件切割完成了

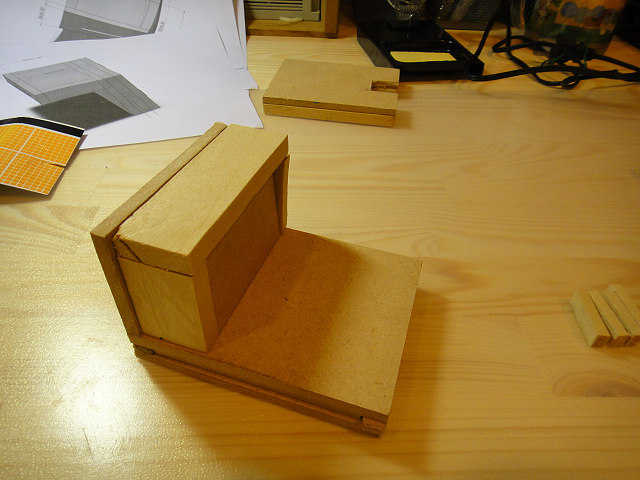

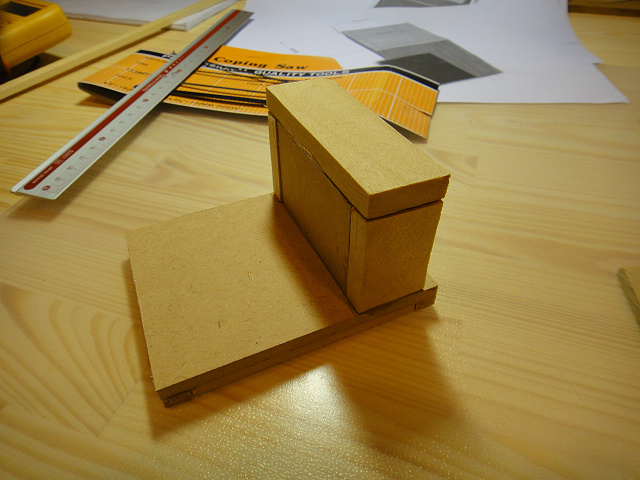

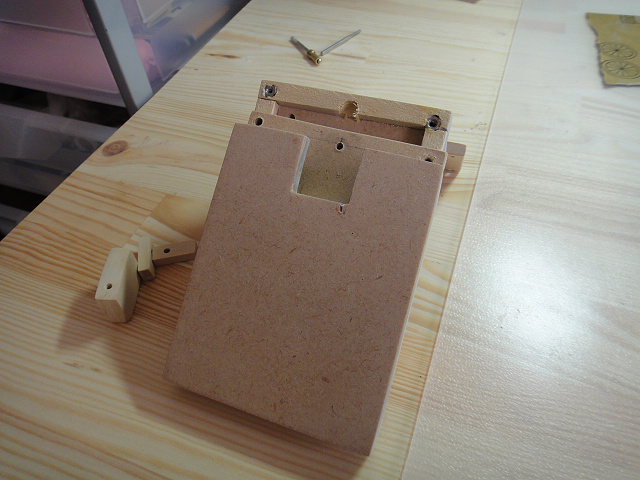

一樣假組合看看

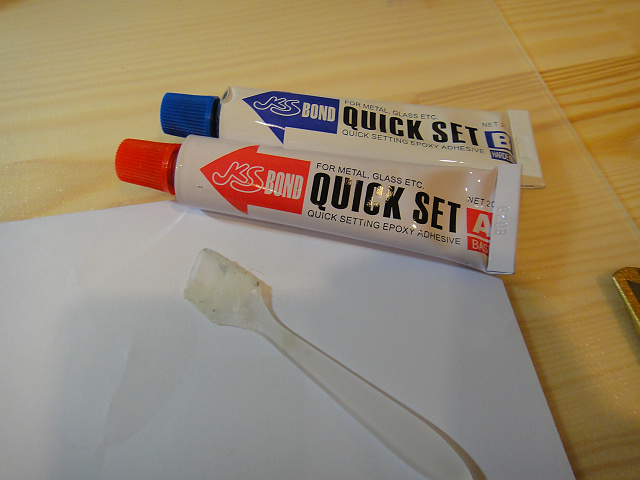

我用的AB膠,還滿黏的

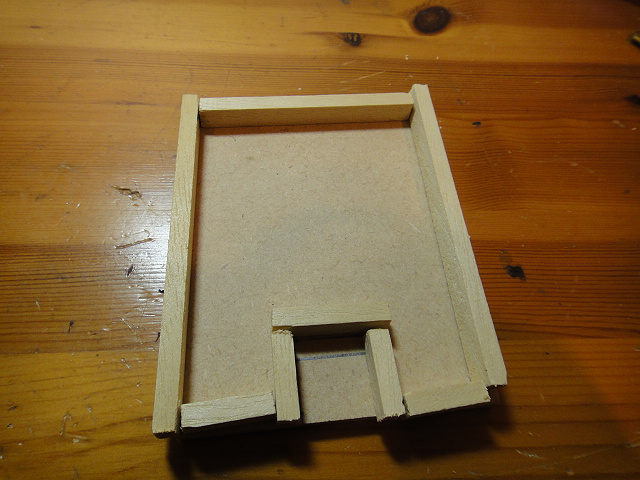

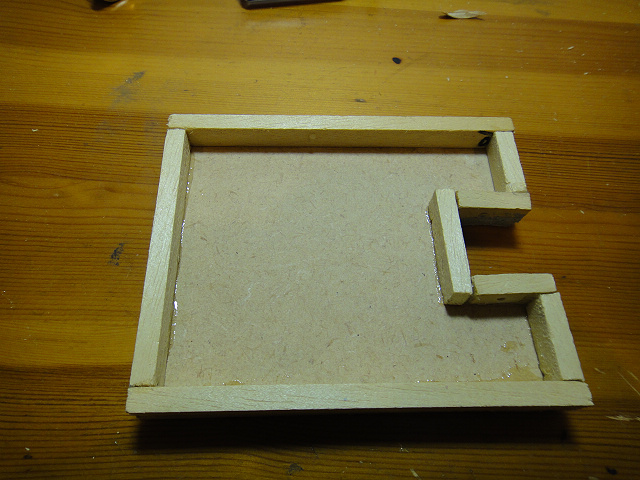

把零件組成整體吧!
如果燈具有問題,會要拆開來維修,
所以木板不能黏死,要做成可以拆卸式的,
如果裡面電路有問題才可以拆開來檢查,
因為用的木頭很軟,不太能用木螺絲硬鎖,會崩掉,

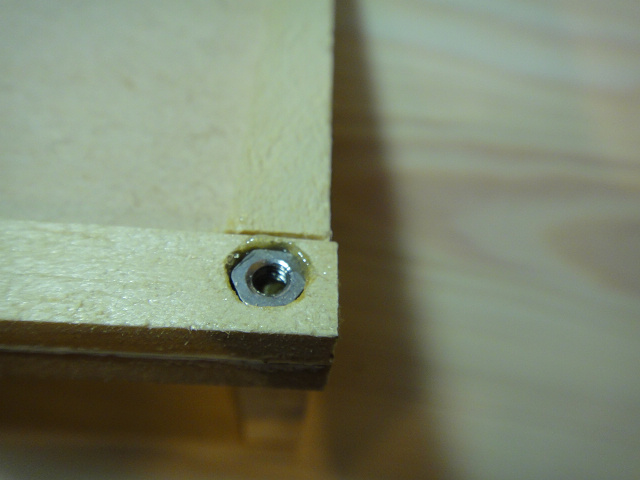

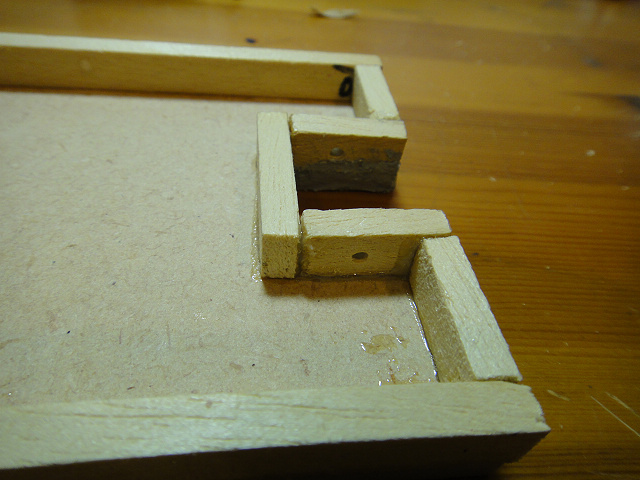

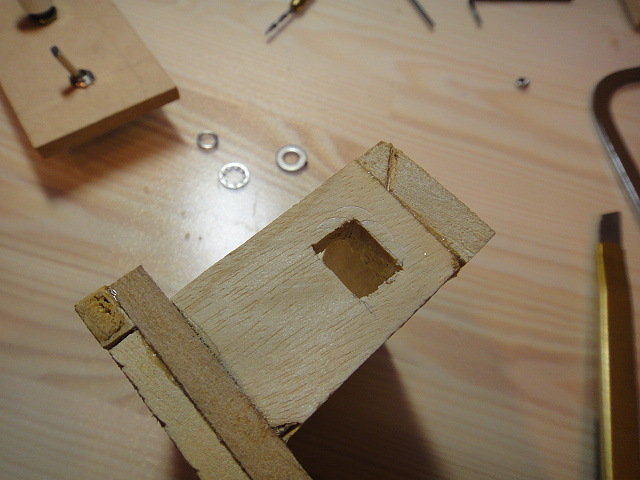

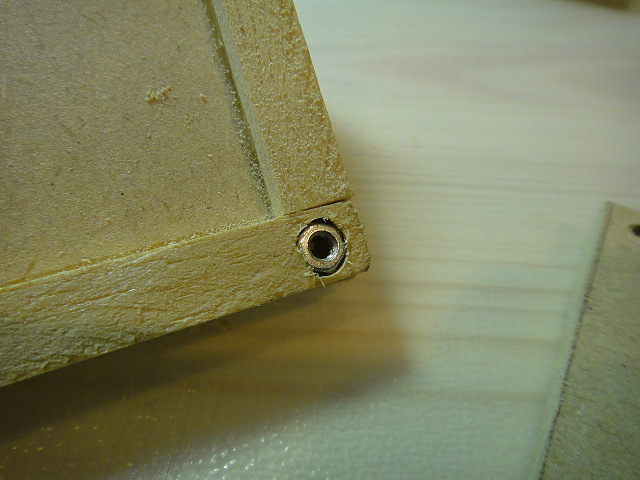

所以用小電鑽在木條上撈出孔,埋入螺絲帽,再用AB膠黏起來,
就可以鎖螺絲了...
這個方法很好想,但是好難做...四個螺絲孔不容易對位...
對到位埋進去,AB膠黏不住一樣會滑牙鎖不住...好難搞...

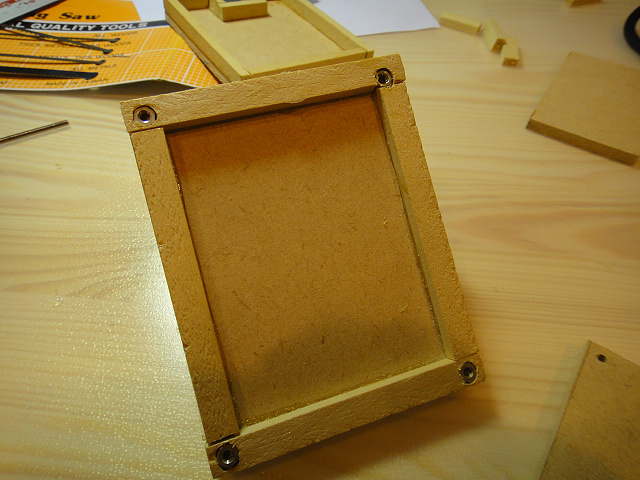

終於搞定了~~

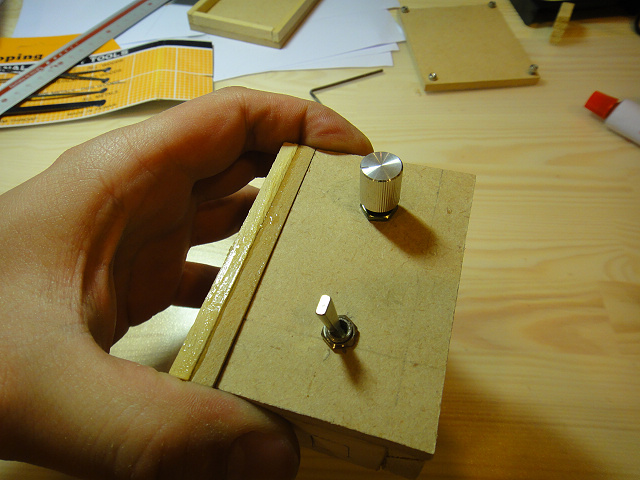

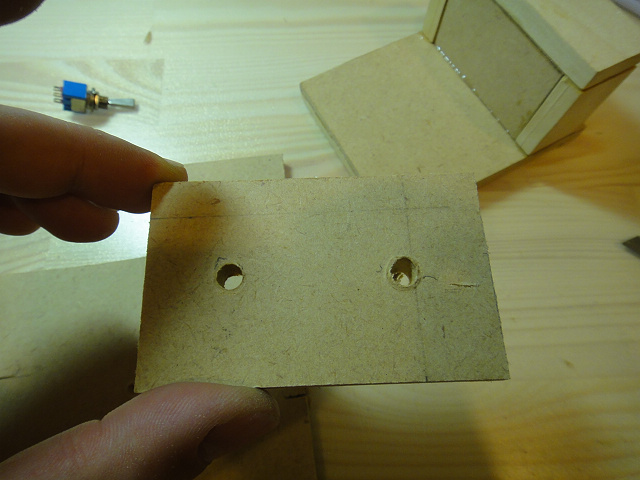

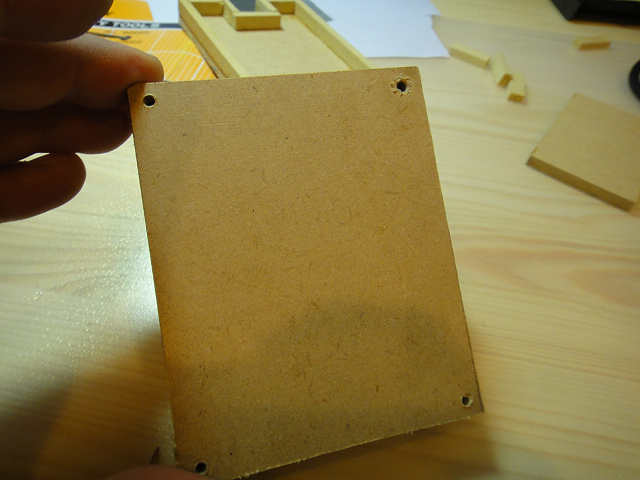

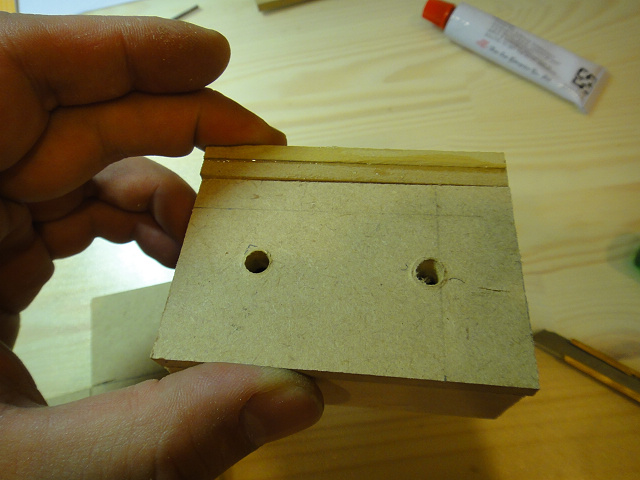

上蓋的版子,
因為要做開關跟調光器,所以打了兩個洞
黏上燈座

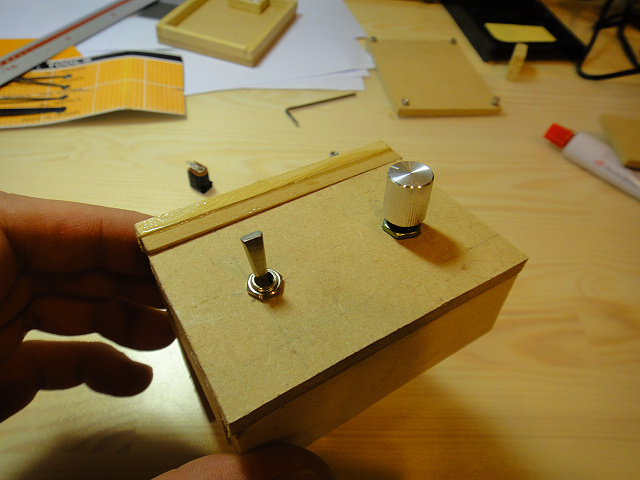

開關就用一般的搖頭開關,
這個燈具我就用12V變壓器驅動,不想搞定電流了,
所以調光器也就用了一個500ohm的可變電阻就好

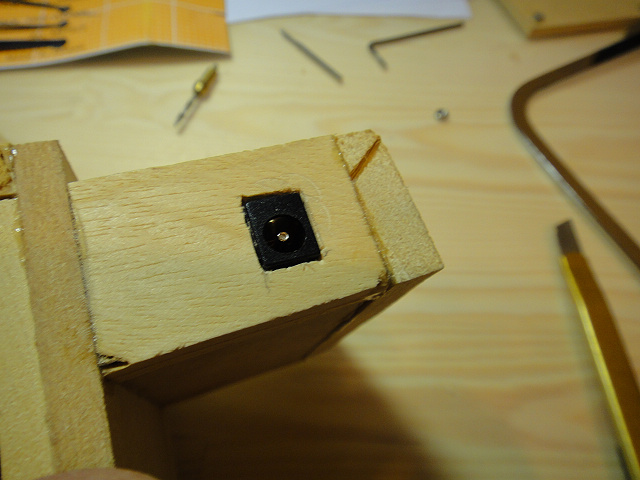

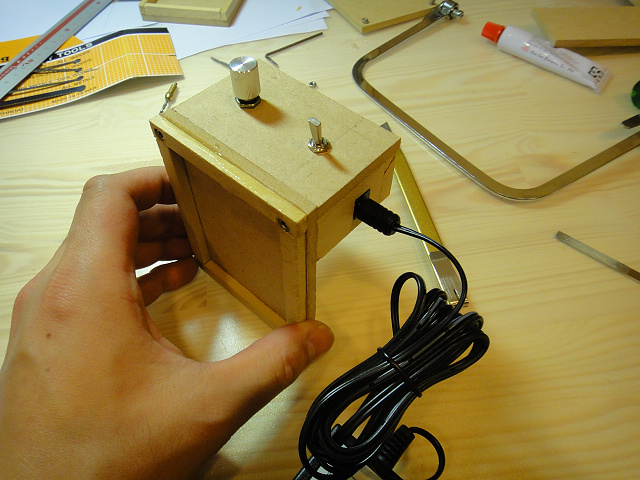

電源插座預裝OK

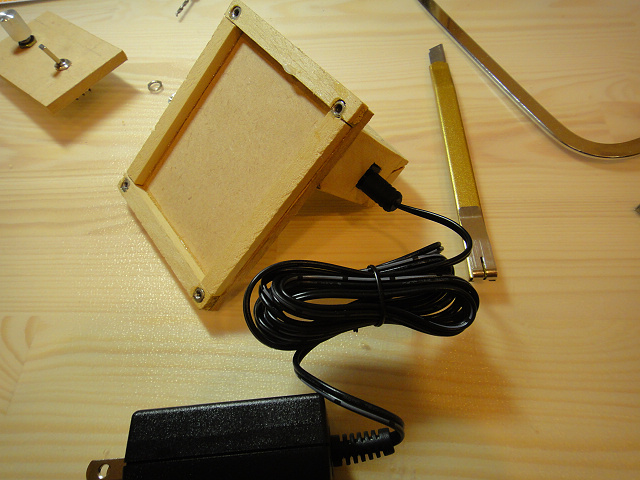

插上變壓器

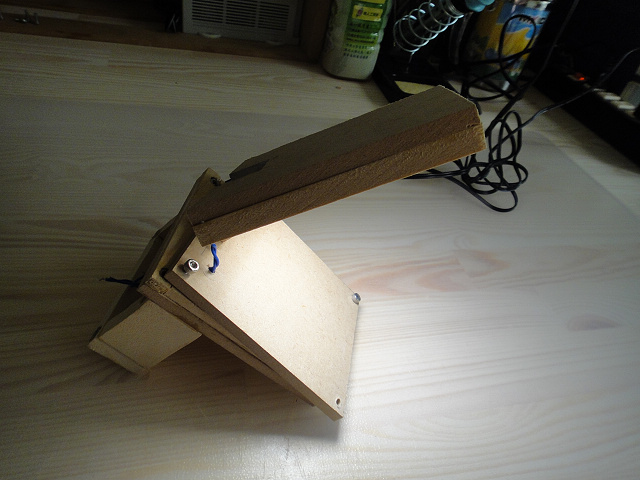

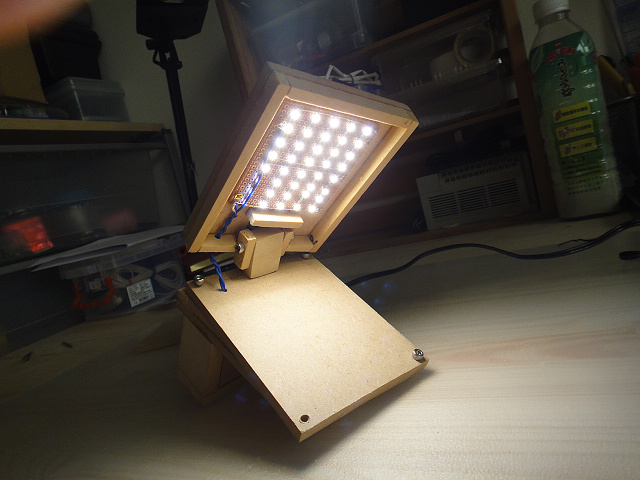

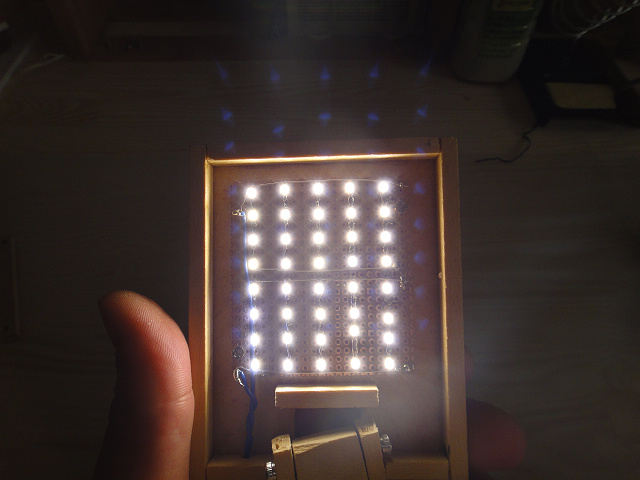

整組組合後,點亮試試看,
嗯!亮度還不錯,色溫也還不錯~
電路版也是手工銲件,歪七扭八的,
但是效果還不錯啊!
接下來就是燈具外觀美化的部分了,

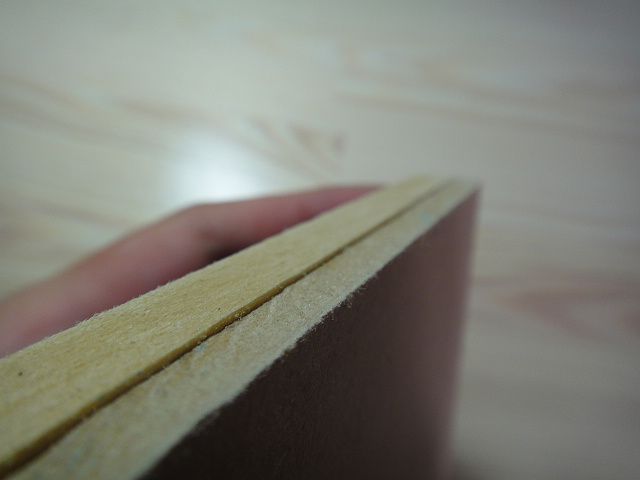

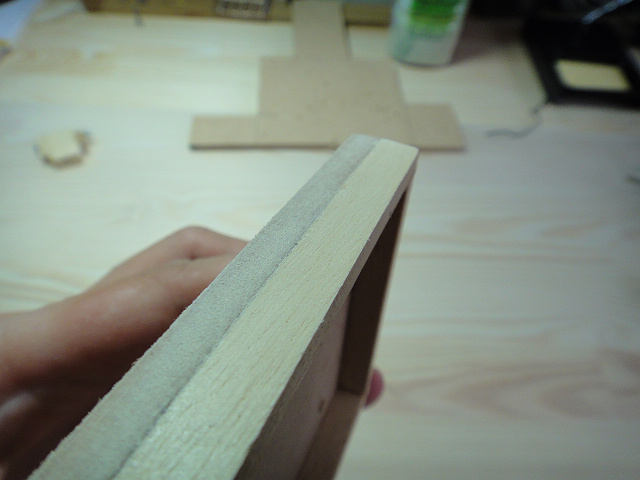

板子跟板子間接合的地方有很大落差...

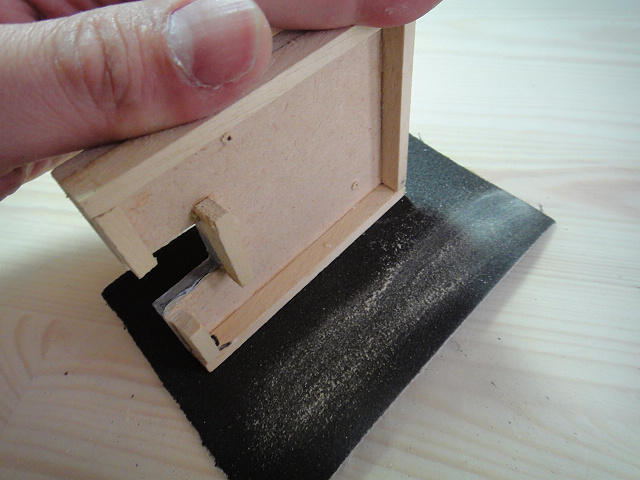

拿出100號砂紙,用力的磨啊!
落差被弭平啦!
本來想要把這個燈具做到像鏡面烤漆一樣平滑,
但是木頭本身實在太多毛細孔,
要把這些補平時在要花很多時間功夫,
所以只有用100、400跟800號砂紙打磨,沒有磨到非常平就去噴漆了

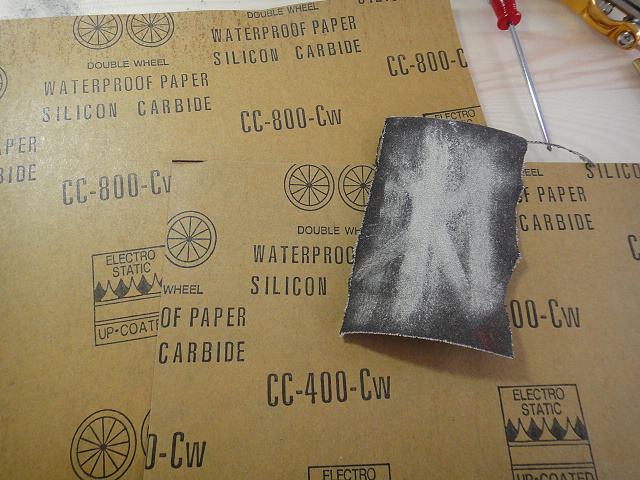

100、400跟800號砂紙

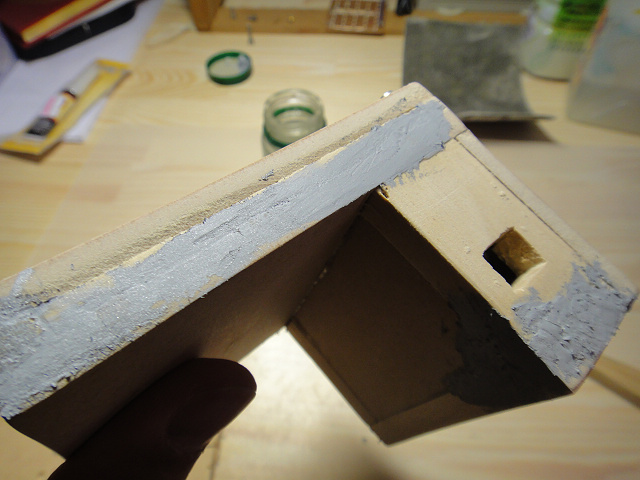

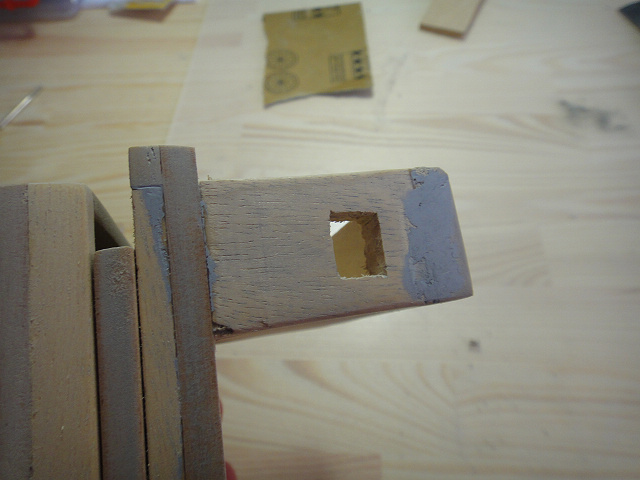

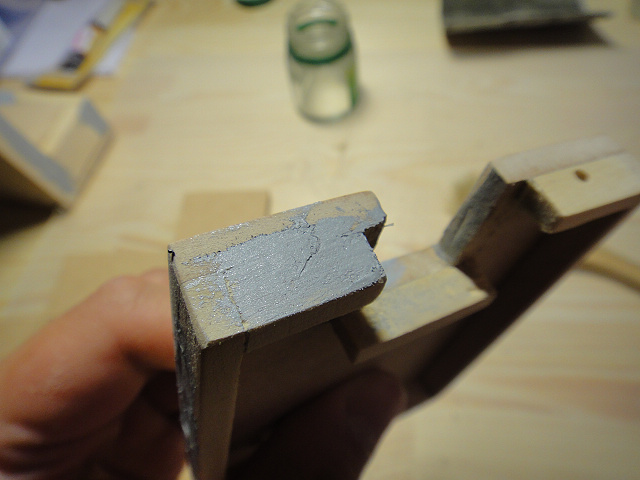

不平的地方,用補土補平
補平後再用砂紙磨,
但是這個東西也是有極限的...高低落差太大就很難補...

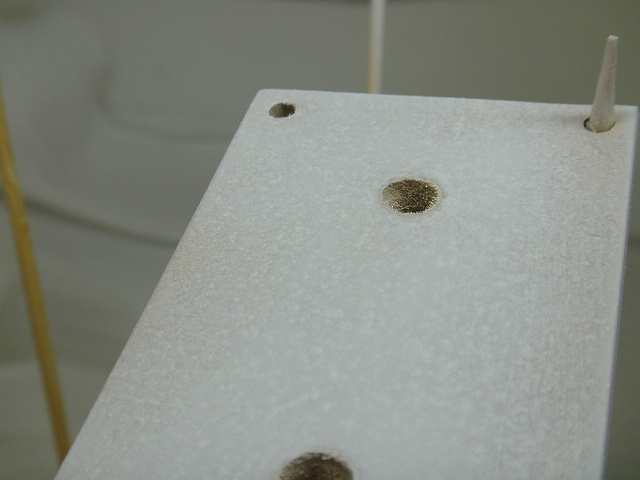

打磨的差不多囉!

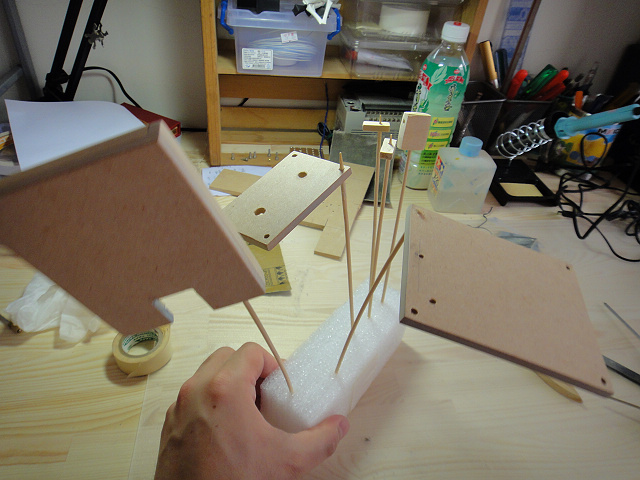

把零件串一串,要去噴漆囉~
先用1000號的噴罐補土噴一層底,在打磨一下
底漆補土噴完,還是會露出木頭的顏色

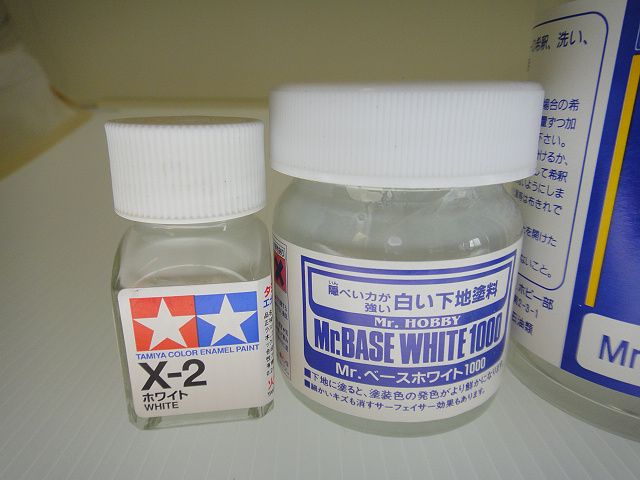

打磨後,再用Mr. Base white 1000號噴一次底漆,再用TAMIYA X-2白色漆噴一次,
本來應該再噴兩、三次白漆,再上透明漆,
有點懶惰了,反正噴一次看起來已經不錯啦~就這樣吧!

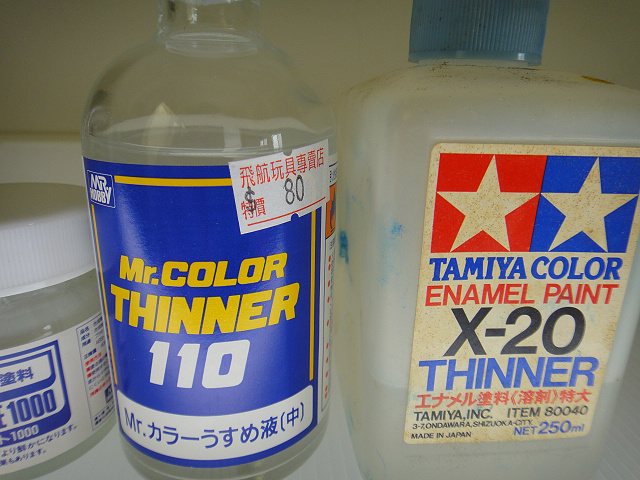

這兩罐是溶劑,
Mr. Color Thinner是用來溶補土的,
TAMIYA X-20是琺瑯漆溶劑,兩個不太互溶...

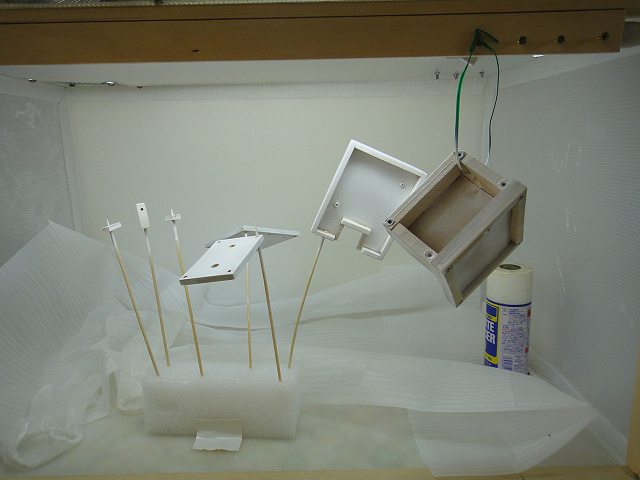

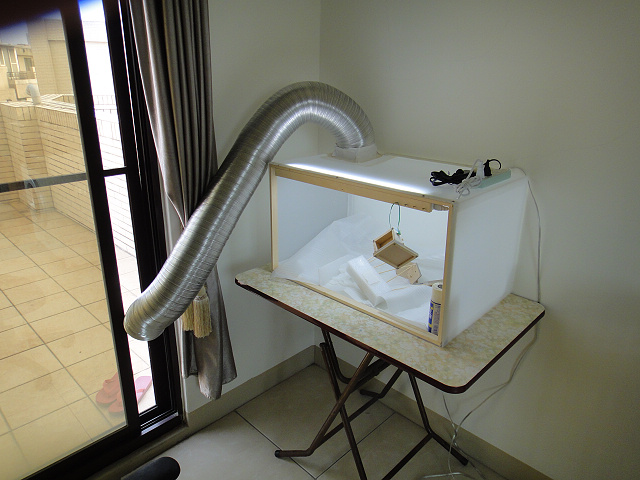

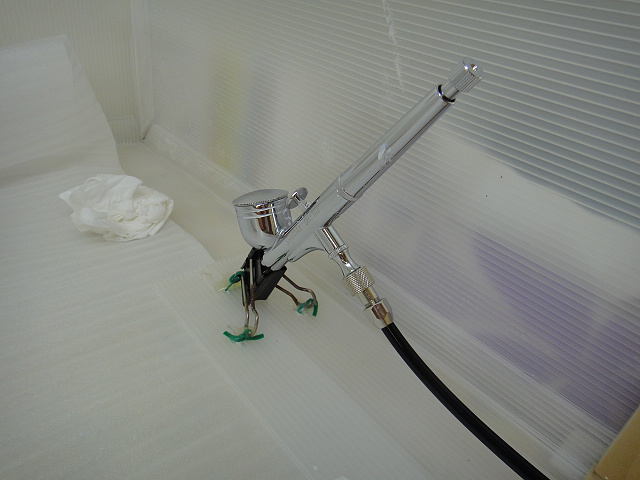

DIY的噴筆固定架

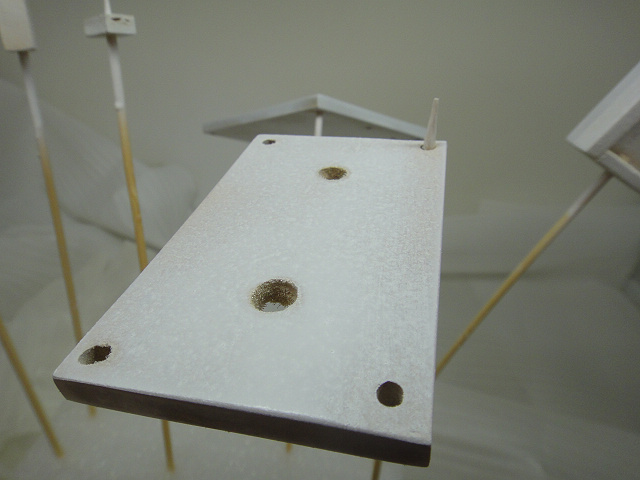

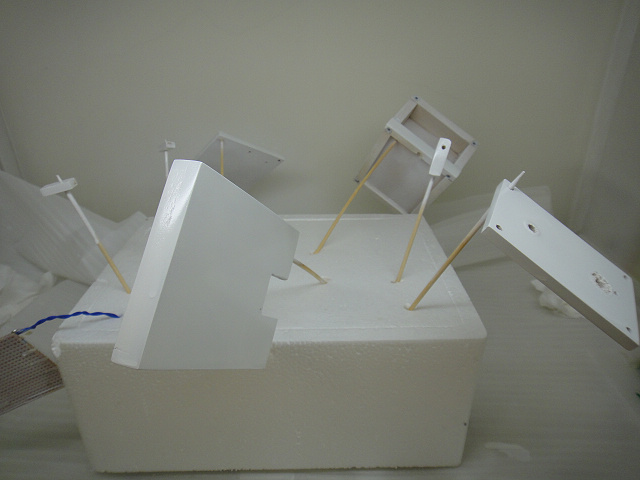

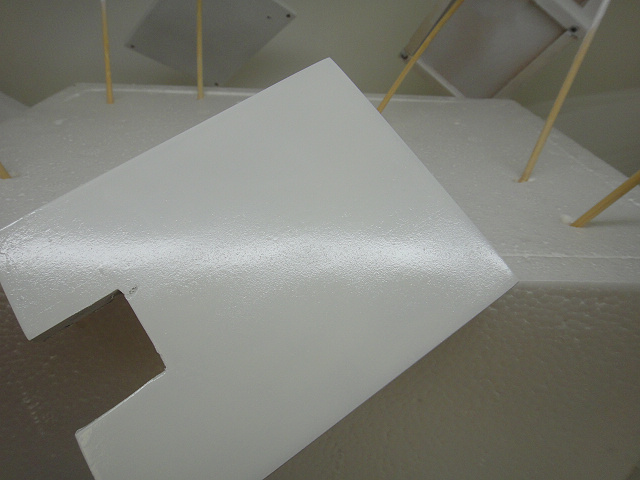

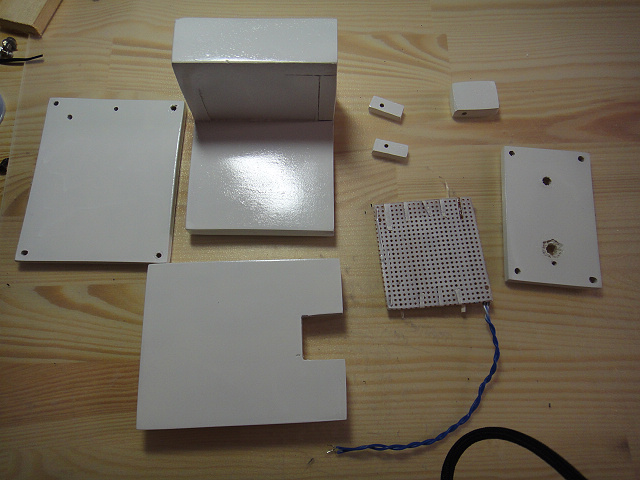

噴好的零件

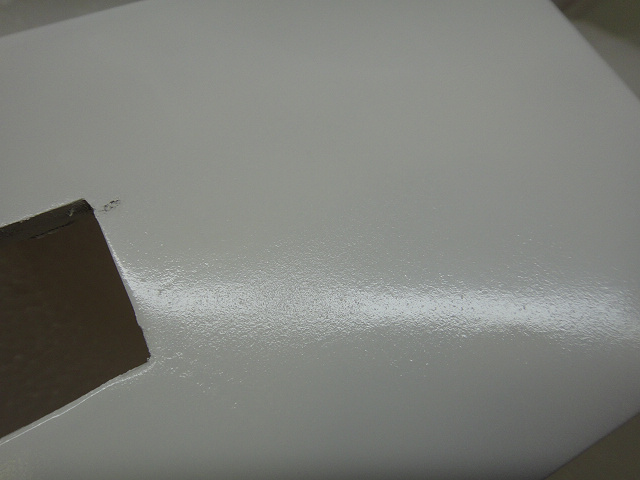

還是有點反光,只是表面不是很平...

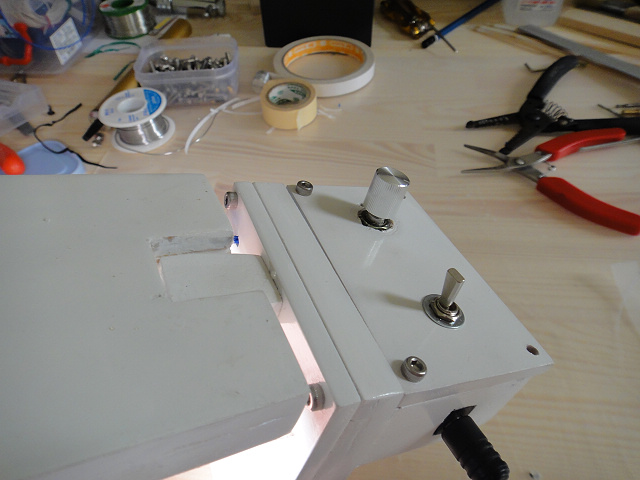

來組合一下吧!
組合好了,電路接一下,

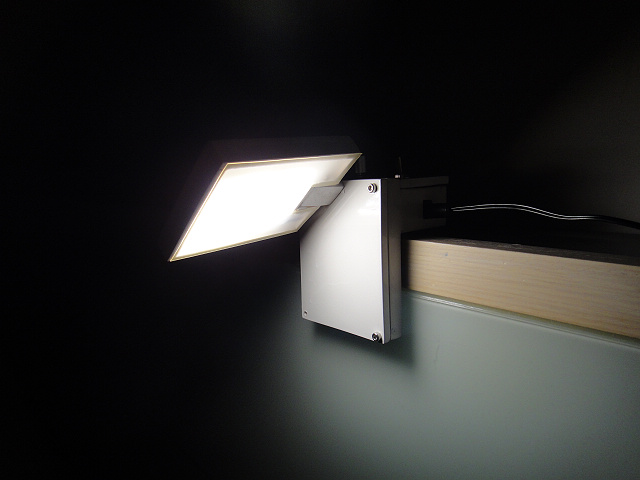

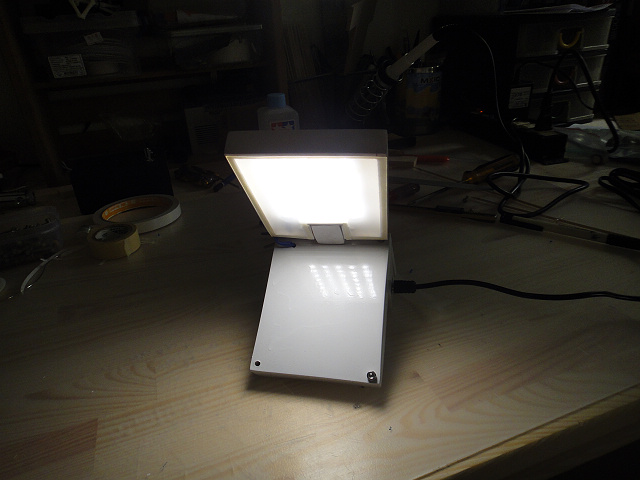

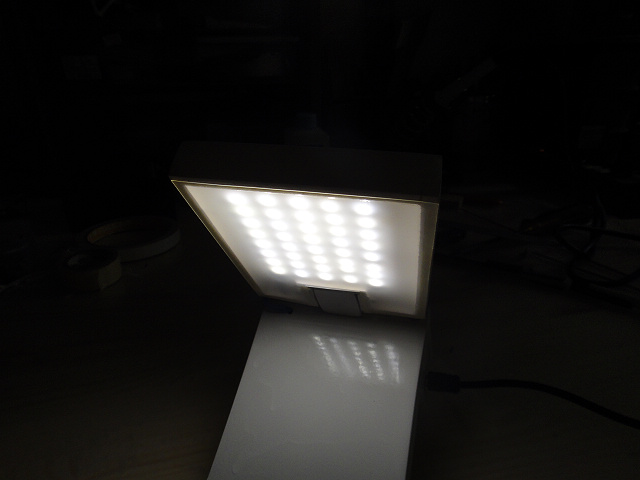

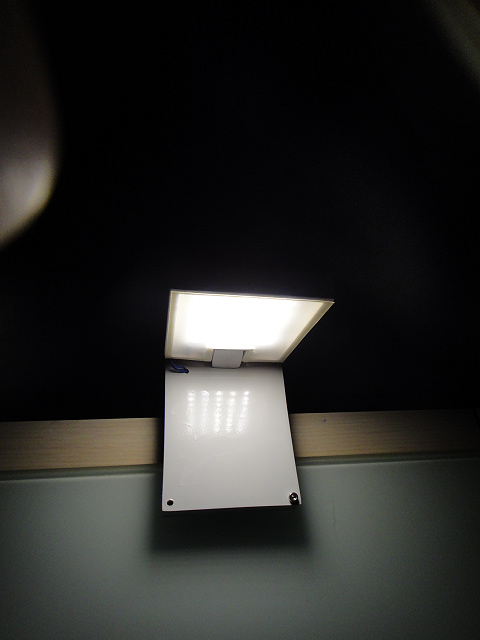

點亮囉!
上面蓋子噴漆噴錯面,所以只能鎖兩顆螺絲...
發光面貼上半透明擴散膜,
可以降低LED眩光

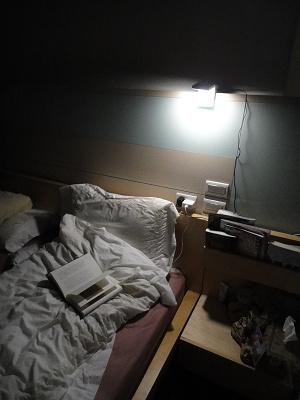

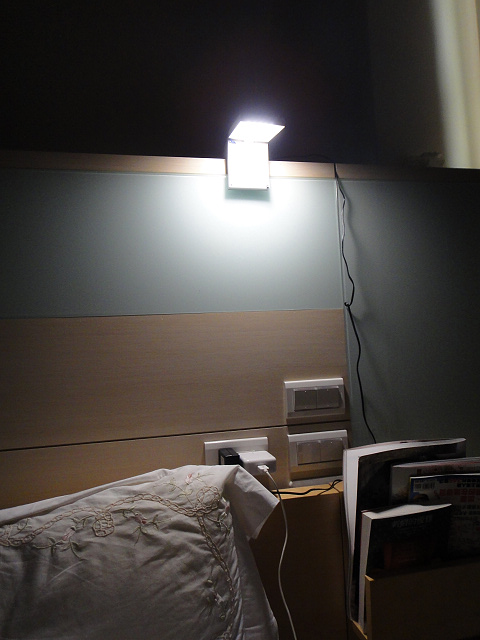

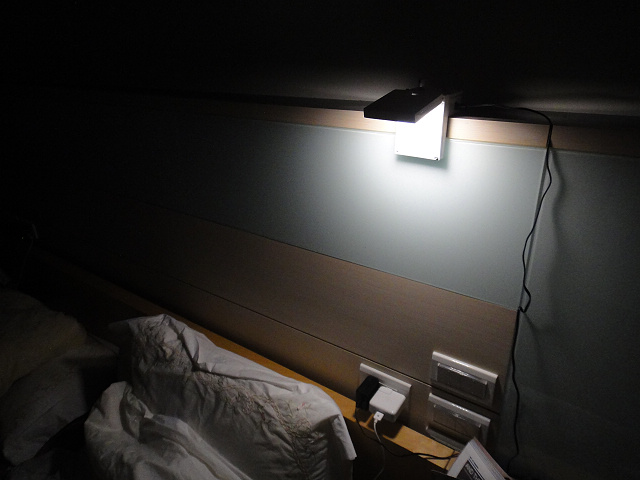

放在床頭看看吧!
除了電線有點礙眼,整體搭配起來還不錯啊!

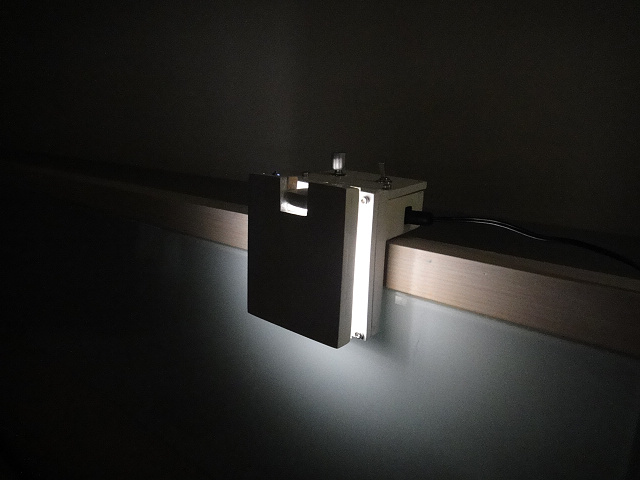

當作閱讀燈的時候

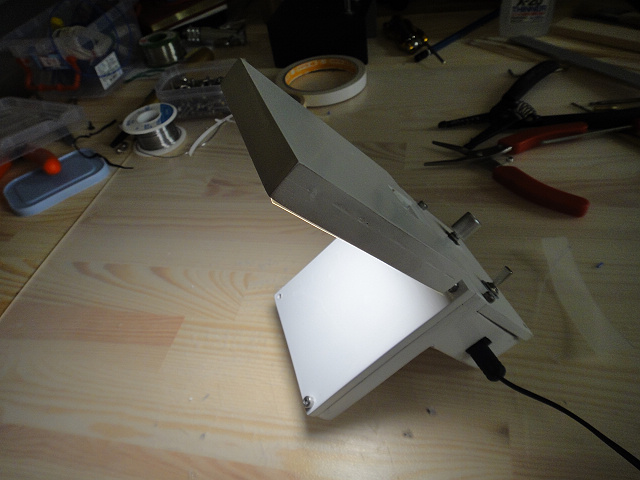

燈罩也是可以轉方向的

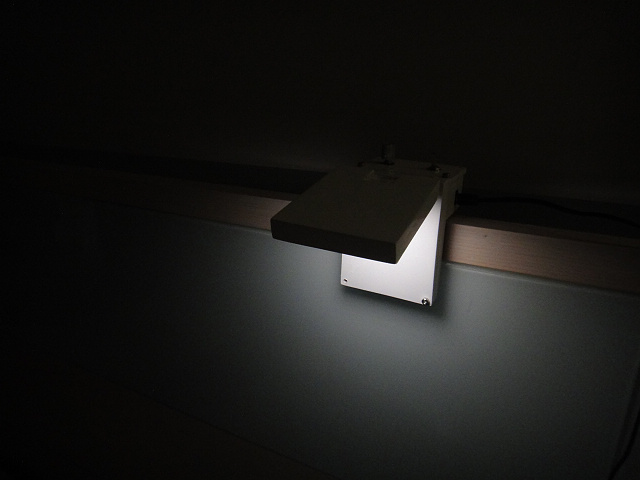

當作小夜燈的時候,燈光還是滿柔和的!
又DIY了一個LED燈具囉!
