2011/11/15 Canon MG5270更換副廠墨水匣步驟解說

今年年初的時候，為了要DIY去長灘島的相片書，
我嫌現在相片書的印刷品質不太好，決定買一台彩色印表機來自己印相片書，
選來選去買了Canon的MG5270，也加購了一組墨水夾，開箱文
到現在兩組墨水夾也都印完了，又到了添購墨水的時候了，
原廠的墨水實在貴的離譜，應該是買不下去了，
本來想要去改連續供墨，後來看到新的一種填充墨水的副廠墨水匣，效果應該不錯，
也比連續供墨穩定一些，比較不會有氣泡問題，
就在網路上買了一組來試試看！

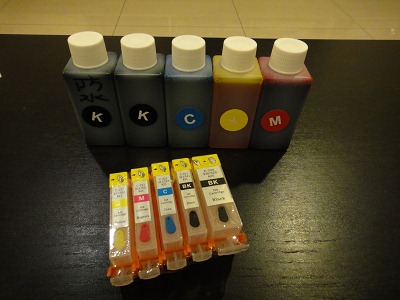

寄來的時候，有五個顏色的墨水瓶，C/Y/M/K/K，
兩個K一個是深黑，另一個是防水淡黑，可以增加灰階比，提昇飽和度，
墨水匣也有五個，這個墨水的量大約是原廠墨水匣的50倍，價格只要原廠的1/3，
如果噴出來效果不會跟原廠差異太大，真的可以隨便亂印照片都很便宜了呢！

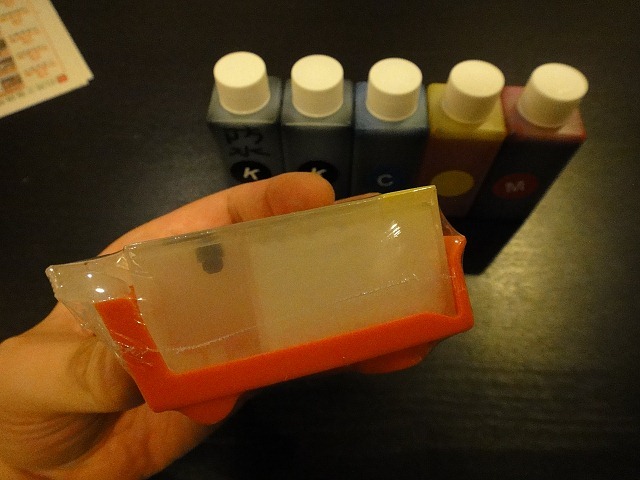

墨水匣的側面是透明的，
Canon的設計還是把噴嘴設計在機器裡面，跟Epson有點像，
墨水匣裡面有海綿，還有一個填充槽，外殼是透明的，
可以直接看到墨水的狀況，
外面的橘色保護套是在填充墨水的時候，讓墨水不會從海綿裡跑出來，所以填充的過程中不要拆掉

填充就是用針筒跟針頭吸取墨水，填進墨水匣中，
針頭很粗，而且頭是鈍的，不是用來打針注射的那種，
每個顏色都附一支針筒針頭，避免顏色污染

先來處理Yellow

把小橡膠塞拔起來，就會有一個洞可以注入墨水

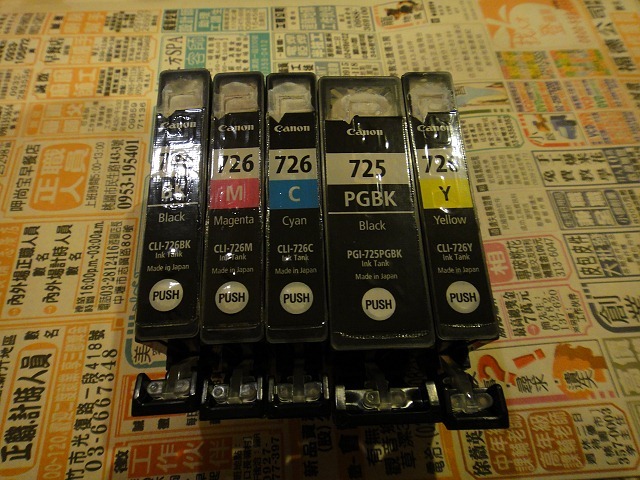

因為副廠的墨水夾上面沒有晶片，
所以要從原廠的墨水夾上面把晶片取下，裝在副廠的墨水夾上

每個墨水匣上有四個金手指的就是晶片的board，
通常噴墨印表機廠商獲利來源都是墨水而不是機器，
所以都會在墨水匣上裝上晶片，當噴墨次數超過某一定次數後，
他就會判定墨水匣沒墨水了，必須要更換，要你買新的，
如果不更換就會一直alarm，Epson的甚至會不讓你使用！
Canon算是有良心的，晶片倒數結束只會alarm而已，
強迫機器噴墨他還是可以運作的，
所以我們可以把原廠墨水的晶片取下，換到副廠的墨夾就可以使用了

用小刀把固定的黑色塑膠切除，就可以取下晶片了

這是晶片的背面

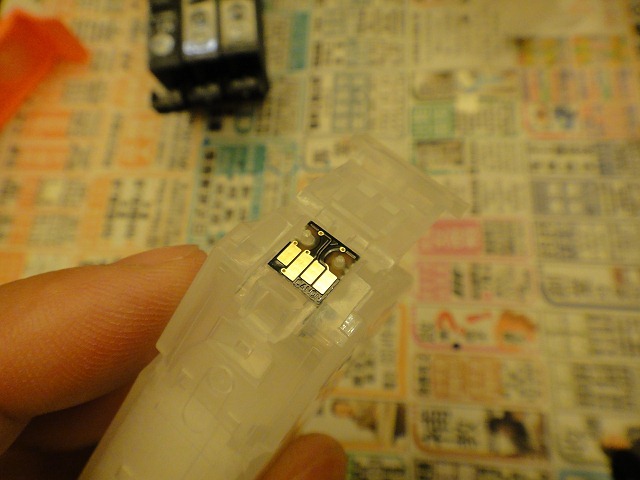

晶片正面在此，就是一個SMT的元件

用雙面膠就可以黏在副廠的墨水匣上了，
也可以用熱烙鐵頭把兩個塑膠pin按平固定晶片即可

把墨水匣都貼好晶片囉！

接下來是錯誤示範…應該不能拆掉橘色外框來填入墨水，
我拆掉後，在填墨水的時候弄的滿桌都是墨水…超髒的…
不過就是把墨水吸起來，大概8-10ml左右，擠進去墨水匣裡就好了

努力的填墨水中，
只有第一次要這樣填墨水，
裝進機器以後，只要在機器上把墨水匣上的塞子打開，直接注入墨水就好，
可以避免漏墨水的問題，也很方便不用去改連續供墨

接下來來印給大姊的禮物囉！
這些相框要給大姊當做喬遷禮物的，在網路上挑了好幾種款式，
後來決定這個木頭色的應該比較適合大姊的新家，這個叫做相片牆，
就是把很多相框放在同一個牆面上，
最大的照片框有A4大小，去外面相館洗A4的相片會非常貴，
當然交給印表機印一下就好啦！

印的效果還不錯呢！
只要紙選的好，噴墨印表機的印相片效果真的很不錯！

等著寄去美國吧！
我也買了另一份相框在家裡，改天也來印一套放在自己客廳吧！
